КАСПЭ СГПМнг(А)-HF
-
Применение:
Для групповой прокладки (с учетом объема горючих материалов) кабельных линий во внутренних электроустановках, сооружениях метрополитенов, а также в зданиях и коммуникациях, если есть риск механических повреждений и раздавливающих усилий, а также требуется защита от химического воздействия и необходима поперечная герметизация кабеля. Для прокладки в земле (траншеях) вне зависимости от коррозионной активности грунтов. Может эксплуатироваться в регионах с холодным климатом. Допускается прокладка под прямым воздействием солнечных лучей.
-

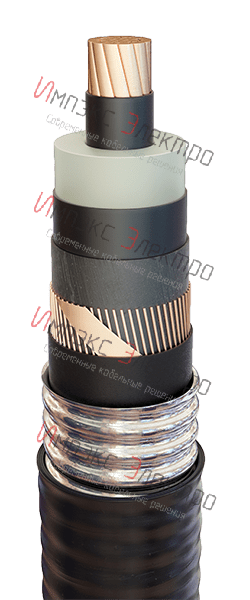

Конструкция:
1. Медная круглая многопроволочная уплотненная жила 2 класса. Число жил 1.
2. Экран по жиле из полупроводящего сшитого компаунда.
3. Изоляция из сшитого полиэтилена.
4. Экран по изоляции из полупроводящего сшитого компаунда с наложенной электропроводящей лентой.
5. Металлический экран из медных проволок, поверх которых спирально наложена медная лента.
6. Внутренняя оболочка из полимерной композиции не содержащей галогенов.
7. Броня из гофрированной стальной нержавеющей трубки.
8. Внешняя оболочка из полимерной композиции не содержащей галогенов. Стойкая к воздействию УФ.
Цвет оболочки – черный или красный.
-
Маркировка на защитном шланге:
«Угличкабель», марка кабеля, сечение основных жил и номинальное напряжение, кВ, год выпуска, метраж кабеля.
По запросу возможно нанесение мерных меток
-
Стандарты:
ТУ 3530-040-58727764-2015
ГОСТ Р 34834-2022
ГОСТ 31565-2012
ГОСТ IEC 60332-3-22(A)
ГОСТ IEC 61034-2(ПД1)
ГОСТ IEC 60754-1
ГОСТ IEC 60754-2
-60...+50°С
-35 ⁰С
-15 ⁰С
15Dh
ПРГП1б
ПД1
Стоек к воздействию ультрафиолета ГОСТ 20.57.406 метод 211-1
100% ЭМС (электромагнитная совместимость)
Устойчивость к агрессивным средам (пар, газ, жидкости, соли)
ПКА1
100% поперечная герметичность
Высокая стойкость к механическим воздействиям
Оборудование, рекомендованное для совместного использования:
Кабели силовые для стационарной прокладки с медной жилой,
не распространяющие горение при групповой прокладке,
с низким дымо- и газовыделением и низкой коррозионной активностью,
с изоляцией из сшитого полиэтилена и оболочкой из полимерных композиций,
не содержащих галогенов, бронированные, на номинальное напряжение 6-35 кВ.
